Réalisations : chaufferies, ventilation et climatisation en photos

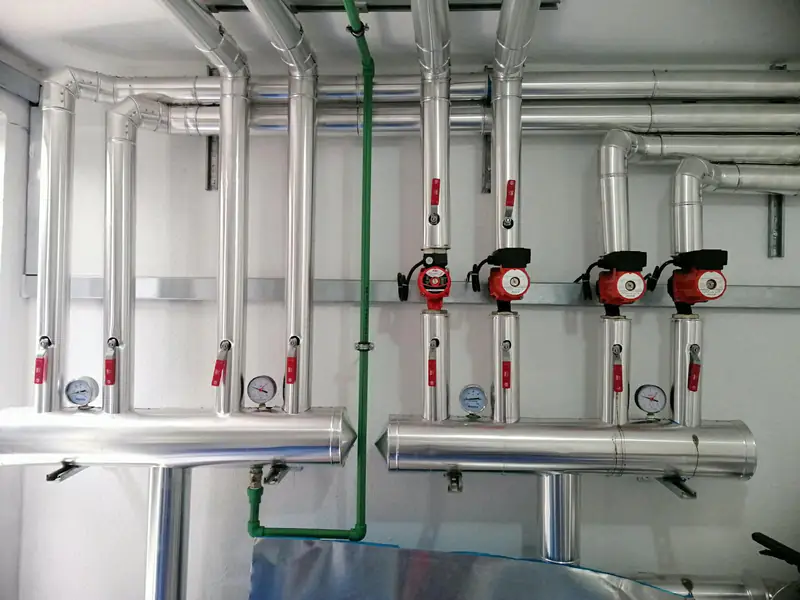

Circulateurs et vannes sur les départs d'une chaufferie collective

Vidéo

ChauffageChaufferie collective

Chaufferie gaz, chaudières montées en cascade

Deux chaudières murales travaillent ensemble : si l'une s'arrête pour un entretien, l'autre continue de chauffer le bâtiment.

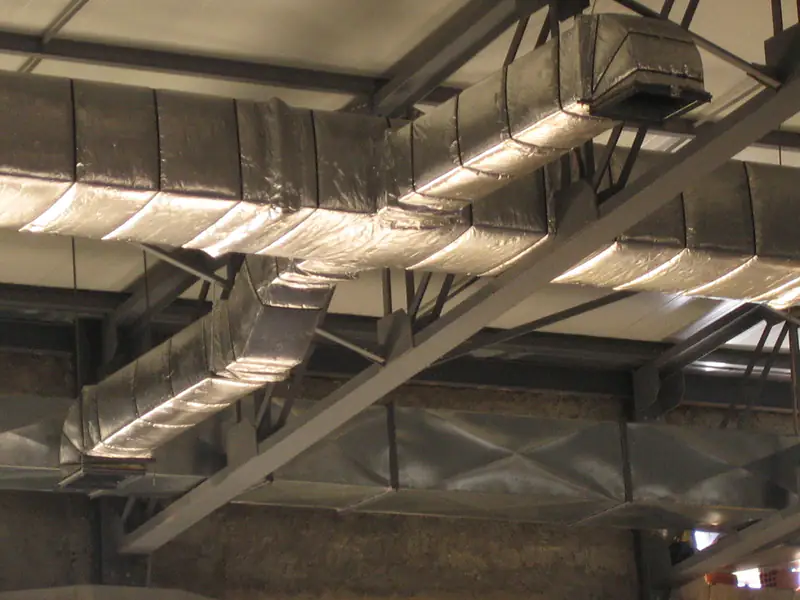

Piquages et diffuseurs de soufflage sur la gaine principale d'une salle de conférence

Vidéo

ClimatisationSalle de conférence

Soufflage à grande portée sous charpente métallique

Une salle de 1 200 m² en triple hauteur : gaines rectangulaires fabriquées sur place, montées depuis l'échafaudage sur toute sa longueur.

Vannes papillon et manomètres sur le départ général de la chaufferie d'une piscine publique

Vidéo

ChauffageÉquipement public

Chaufferie d'une piscine publique, collecteurs et vannes

Tuyauterie acier calorifugée, vannes d'isolement, manomètres et alimentation gaz repérée en jaune.

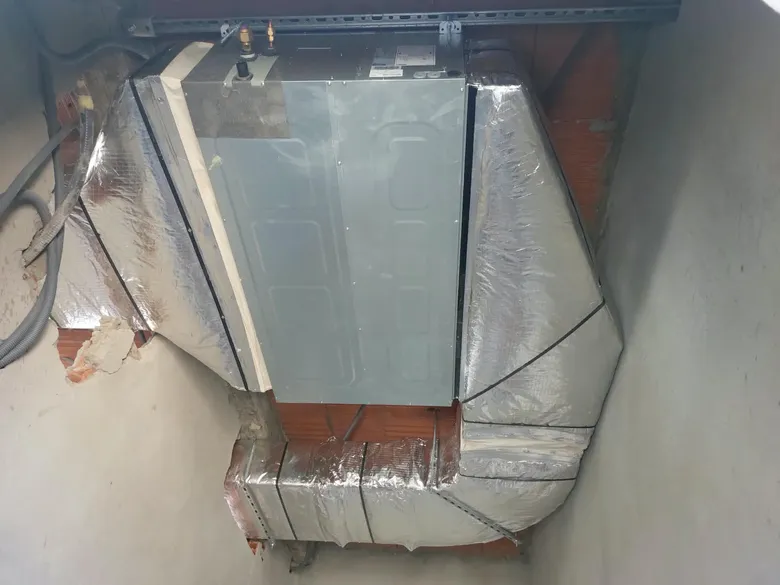

Unité gainable et ses plénums isolés sous la dalle d'une villa

Vidéo

ClimatisationVilla en construction

Climatisation gainable cachée sous la dalle

Unité, plénums et gaines isolées posés avant la retombée de plafond : dans les pièces, on ne verra que les grilles.

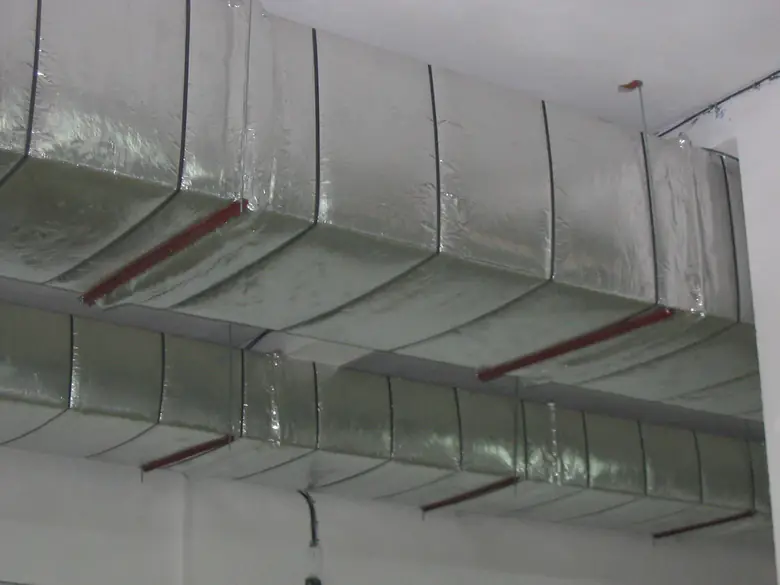

Gaines isolées de traitement d'air au-dessus d'un faux plafond

9 photos

VentilationBâtiment d'activité

Traitement d'air et diffuseurs en faux plafond

Gaines isolées, piquages, flexibles et diffuseurs intégrés à la trame du plafond, de l'assemblage à la pose.

Unité intérieure suspendue au plafond avec ses raccordements isolés

2 photos

ClimatisationPose en plafond

Unité plafonnière et liaisons frigorifiques

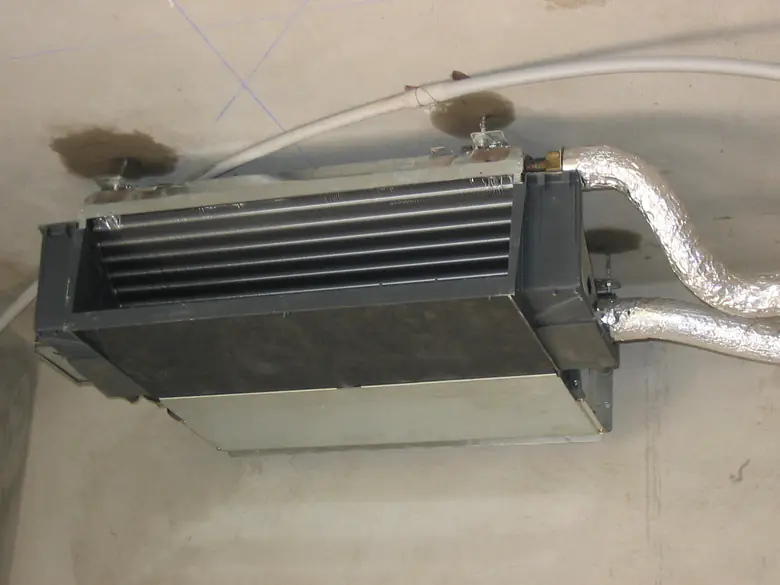

Unité intérieure suspendue, liaisons isolées et câbles fixés sur supports jusqu'à l'appareil.

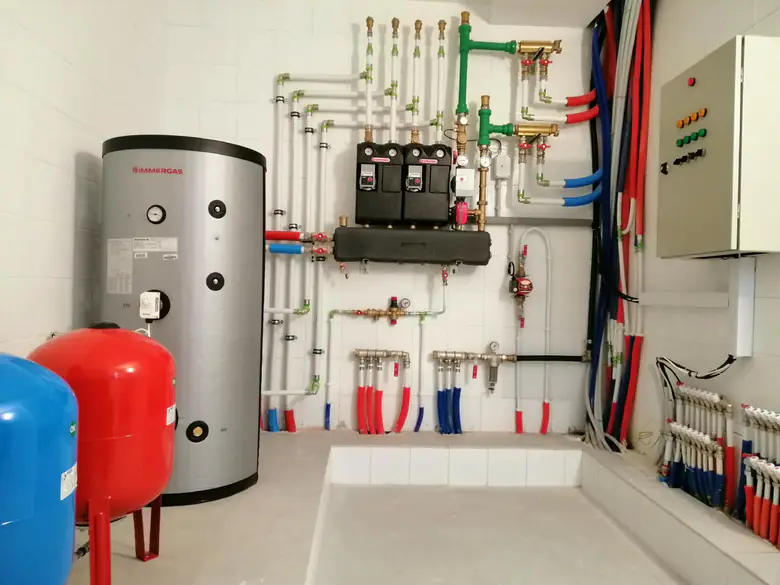

Local technique avec ballon, vases d'expansion et module hydraulique

4 photos

ChauffageLocal technique

Module hydraulique et ballon de stockage

Ballon, vases d'expansion, groupes de pompes et départs de distribution avec leurs vannes et thermomètres.

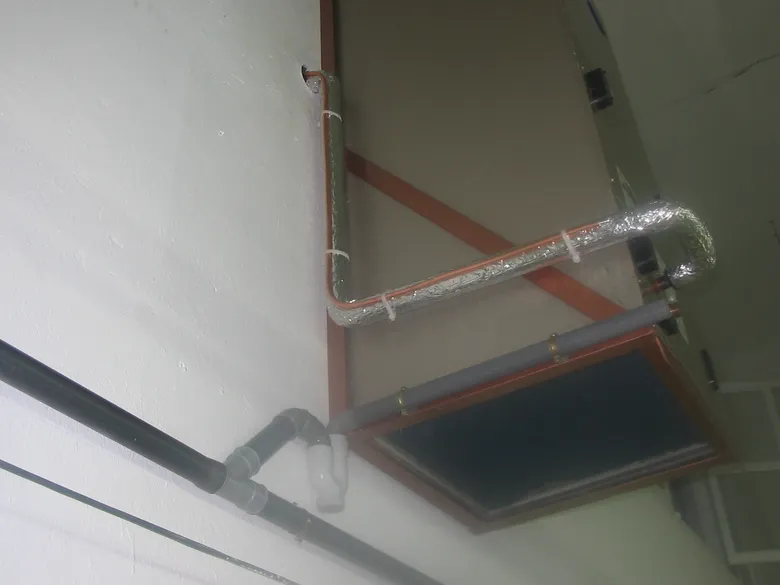

Unité intérieure raccordée avec son évacuation de condensats en PVC

2 photos

ClimatisationRaccordements

Condensats et liaisons en cuivre brasé

Évacuation des condensats en PVC et coudes en cuivre préparés sur l'établi avant raccordement.

Chaudière murale, vases d'expansion et collecteurs fixés au mur avant raccordement

3 photos

ChauffageChaufferie individuelle

Chaudière murale et collecteurs de distribution

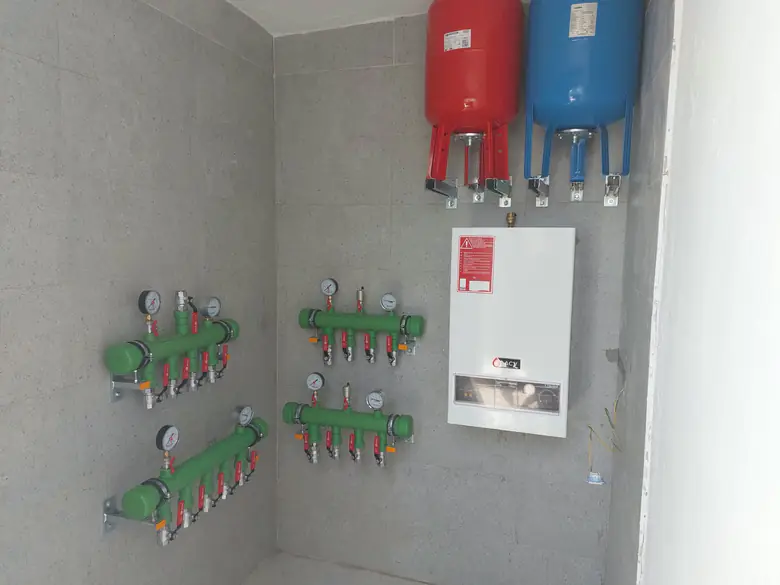

Collecteurs fixés au mur, puis circuits raccordés et repérés en rouge pour l'aller, en bleu pour le retour.

Niveau laser traçant l'emplacement des arrivées d'eau sur un mur

3 photos

ChauffageImplantation

Implantation des réseaux au niveau laser

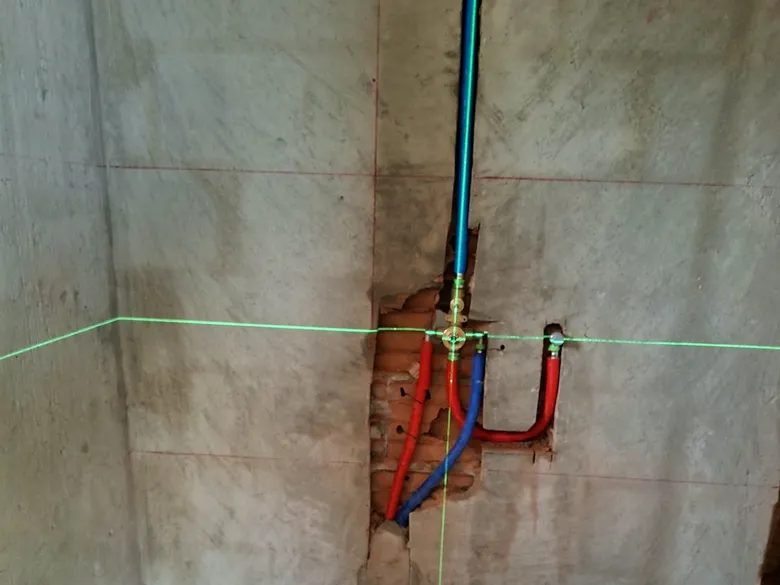

Avant les saignées, les passages et les points de raccordement sont tracés au laser sur les murs : les arrivées tombent à la bonne hauteur, d'aplomb, et les appareils se posent sans reprise.

Ce que les plafonds cachent une fois le bâtiment livré

À la livraison, on ne voit plus qu'une grille dans le plafond. La qualité de l'installation se joue au-dessus, pendant le chantier :

Des gaines isolées sans interruptionPour éviter la condensation et les pertes.

Des supports réguliersPour qu'un réseau ne s'affaisse pas avec les années.

Des raccordements étanchesVérifiés avant la pose des dalles de plafond.

Des trappes d'accès prévuesPour pouvoir entretenir plus tard.

Ce qu'il faut regarder sur une photo de chaufferie

Que vous compariez des installateurs ou que vous réceptionniez des travaux, ces détails disent beaucoup du soin apporté à une installation. Touchez un repère pour le situer.
